产品概述：

MGK-14S型空气质量模组采用先进的片式厚膜半导体气敏元件，该气敏元件对甲醛、苯、一氧化碳、氨气、 氢气、酒精、香烟烟雾、香精等有机挥发气体具有极高的灵敏度，模组经过老化、调试、标定、校准，具有良好的一致性以及极高的灵敏度。

检测气体种类：甲醛、苯、一氧化碳、甲烷、氢气、香烟、木材、纸张、酒、硫化氢、燃气、甲烷、丙烷等可挥发性气体

特点：

➢ 高灵敏度、高分辨率

➢ 使用寿命长

➢ 提供UART数据输出方式

➢ 高稳定性

➢ 自动校正

主要应用：

➢ 空气质量监测设备

➢ 空气净化机

➢ 新风换风系统

➢ 空调、智能家居设备等

技术指标：

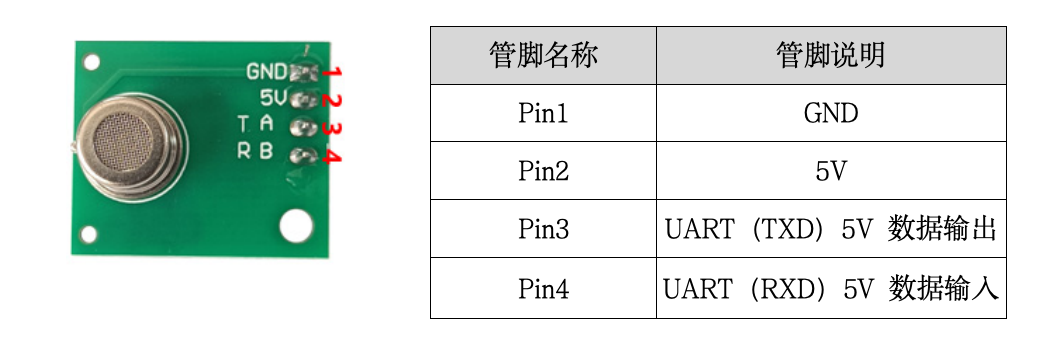

管脚定义：

通讯协议：

1、通讯设置

2、通讯命令

通信为主动上传式方式。

主动上传的数据显示格式如下：

Check = （Byte0+...+Byte14）% 0xff;

注释： 气 体 浓 度 值 (PPB)=( 气 体 浓 度 高 位 *256+ 气 体 浓 度 低 位 ).

当转换为 PPM 时： PPM= PPB/1000.           1PPM×1.25 = 1.25mg/m3.

注意事项：

1 必须避免的情况

1.1 暴露于有机硅蒸气中

如果传感器的表面吸附了有机硅蒸气，传感器的敏感材料会被包裹住，抑制传感器的敏感性，并且不可恢复。传感器要避免暴露其在硅粘接剂、发胶、硅橡胶、腻子或其它含硅塑料添加剂可能存在的地方。

1.2 高腐蚀性的环境

传感器暴露在高浓度的腐蚀性气体（如H₂S，SO_X，Cl₂，HCl等）中，不仅会引起加热材料及传感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的改变。

1.3 碱、碱金属盐、卤素的污染

传感器被碱金属尤其是盐水喷雾污染后，及暴露在卤素如氟中也会引起性能劣变。

1.4 接触到水

溅上水或浸到水中会造成敏感特性下降。

1.5 结冰

水在敏感元件表面结冰会导致敏感材料碎裂而丧失敏感特性。

1.6 施加电压过高

如果给敏感元件或加热器施加的电压高于规定值，即使传感器没有受到物理损坏或破坏，也会造成引线和/或加热器损坏，并引起传感器敏感特性下降。

2 尽可能避免的情况

2.1 凝结水

在室内使用条件下，轻微凝结水会对传感器性能会产生轻微影响。但是，如果水凝结在敏感元件表面并保持一段时间，传感器特性则会下降。

2.2 处于高浓度气体中

无论传感器是否通电，在高浓度气体中长期放置，都会影响传感器特性。

2.3 长期贮存

传感器在不通电情况下长时间贮存，其电阻会产生可逆性漂移，这种漂移与贮存环境有关。传感器应贮存在有清洁空气不含硅胶的密封袋中。经长期贮存的传感器，在使用前需要长时间通电以使其达到稳定。

2.4 长期暴露在极端环境中

无论传感器是否通电，长时间暴露在极端条件下，如高湿、高温、或高污染等极端条件，传感器性能将受到严重影响。

2.5振动

频繁、过度振动会导致敏感元件引线产生共振而断裂。在运输途中及组装线上使用气动改锥/超声波焊接机会产生这种振动。

2.6 冲击

如果传感器受到强烈冲击会导致其引线断线。

2.7 使用

对传感器来说手工焊接是最理想的焊接方式。使用波峰焊是应满足以下条件：

2.7.1 助焊剂：含氯最少的松香助焊剂

2.7.2 速度：1-2米/分钟

2.7.3 预热温度：100±20℃

2.7.4 焊接温度：250±10℃

2.7.5 1次通过波峰焊机

违反以上使用条件将使传感器特性下降！
